Проект по благоустройству территории и разработке мини инфраструктуры для комплекса быстровозводимых спортивных раздевалок в стиле “ Temporary Wood Line” выполнен по просьбе администрации теннисного клуба “Феникс 1 PRO SPORT” из волонтерских побуждений.

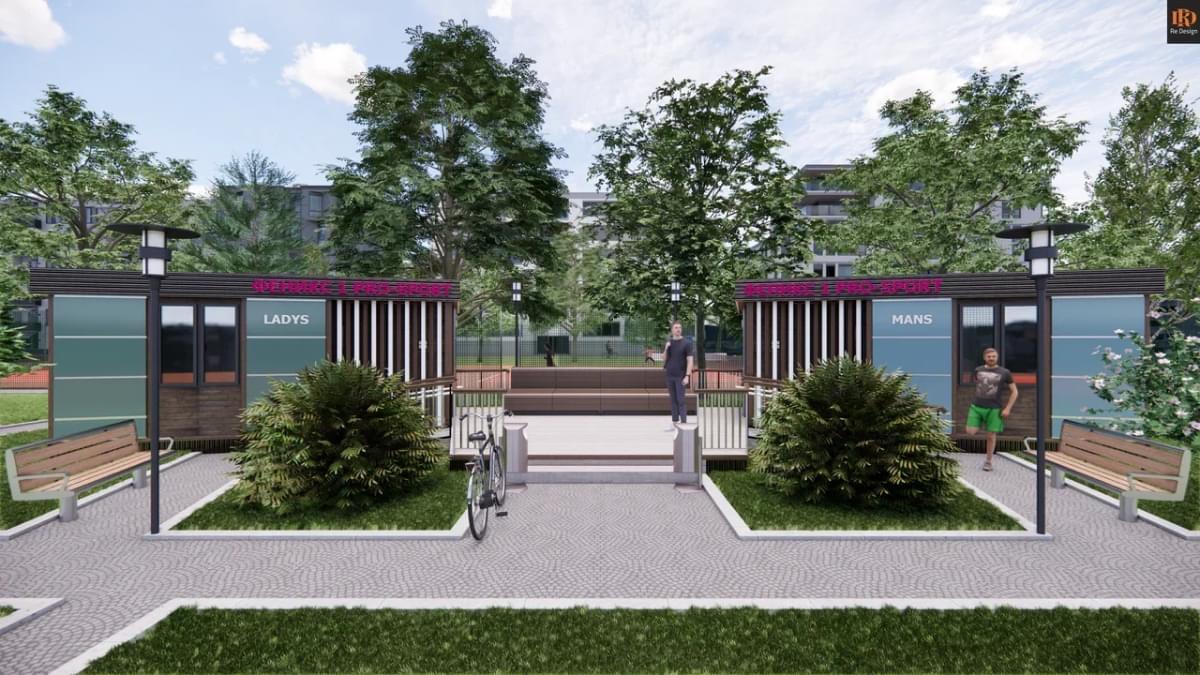

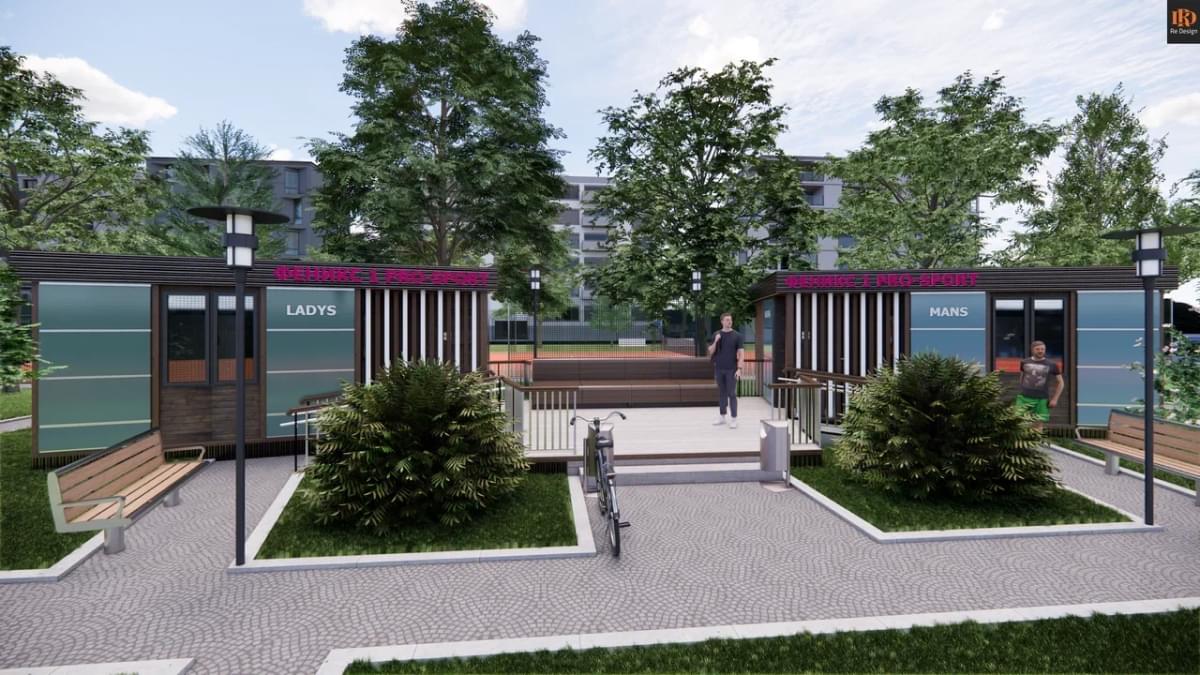

Комбинированное одноэтажное сооружение общей площадью 82 м2 состоит из двух зазеркаленных корпусов прямоугольной формы (26,4 м2) с легкой древесной трапециевидной верандой (28,4м2) в центре.
Единая конструкция установлена на свайно-винтовом фундаменте из 33 полых сварных труб диаметром 10,8 см. вкрученных на (глубину промерзания) 1,85 м, с открытой надземной частью 30 см.
В качестве конструктивной основы нам было предложено использовать четыре каркасных бытовки размером 6 х 2,2 м. (высотой 2,5 м.) обшитых вагонкой из ангарской сосны ВС класса.
Мы попарно раздвинули “крылья” и с помощью двух кубометров бруса (лаг) 150х100 мм, полутора кубометров обрешетки 25х100 мм. и четырех рулонов пароизоляционной пленки (для всей крытой части) собрали цельные односкатные крыши под профнастил C21R, чем объединили пространство в обоих помещениях и разграничили мужское и женское отделения.

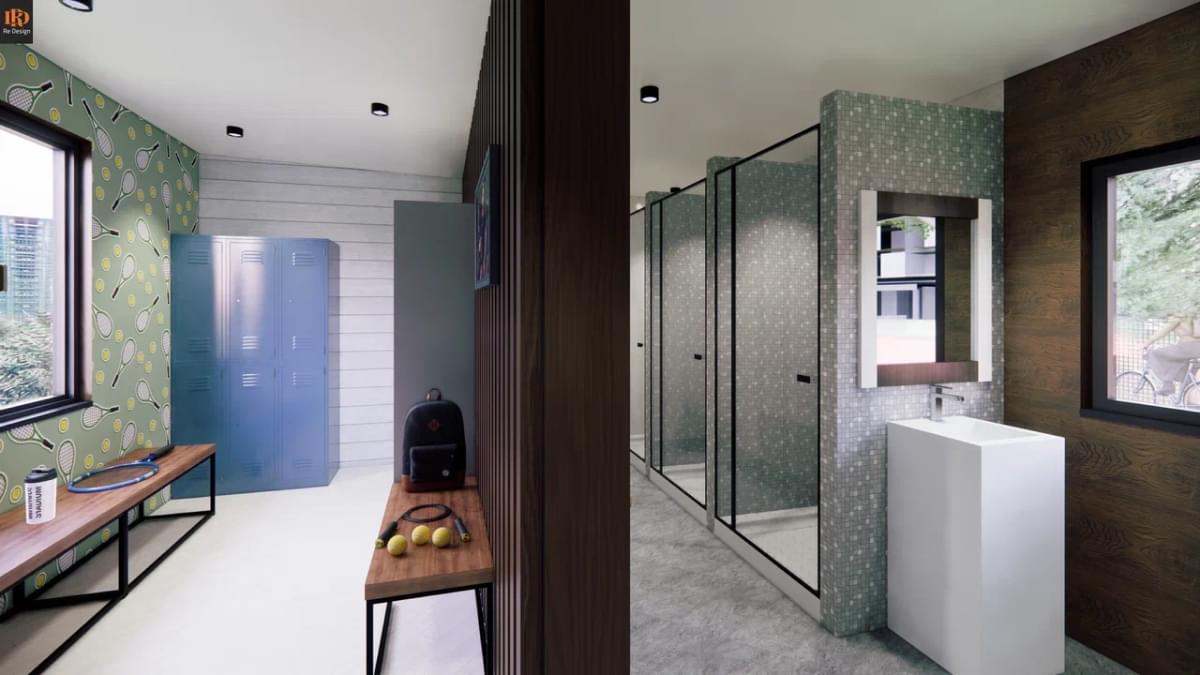

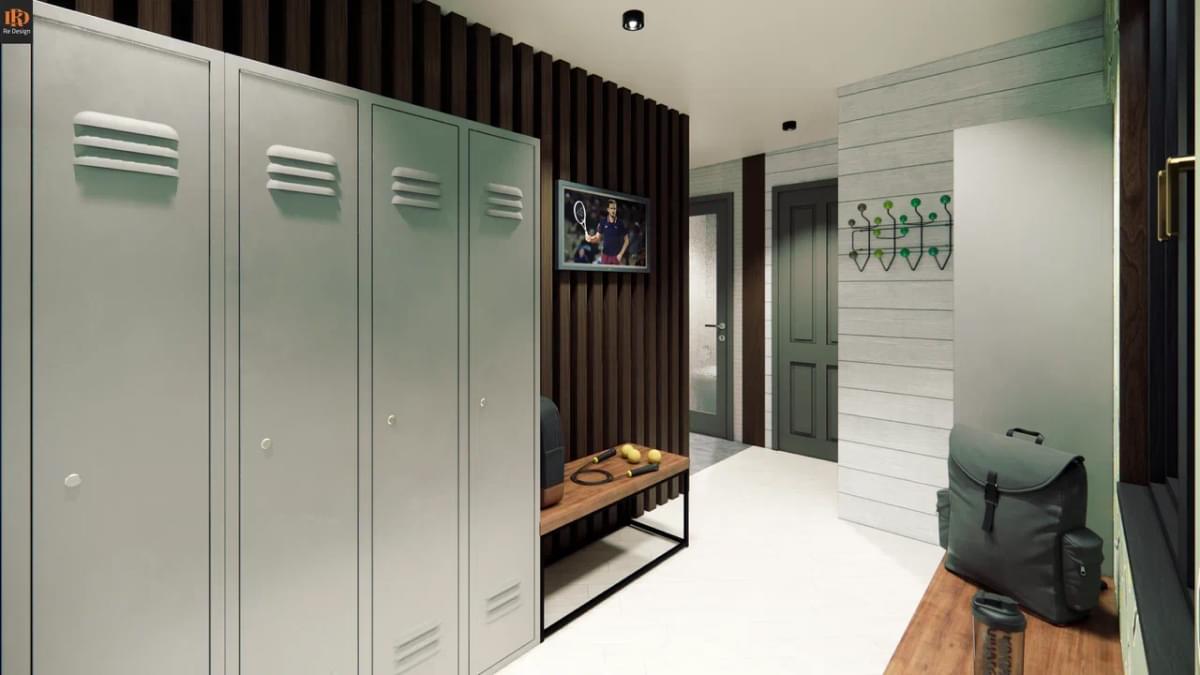

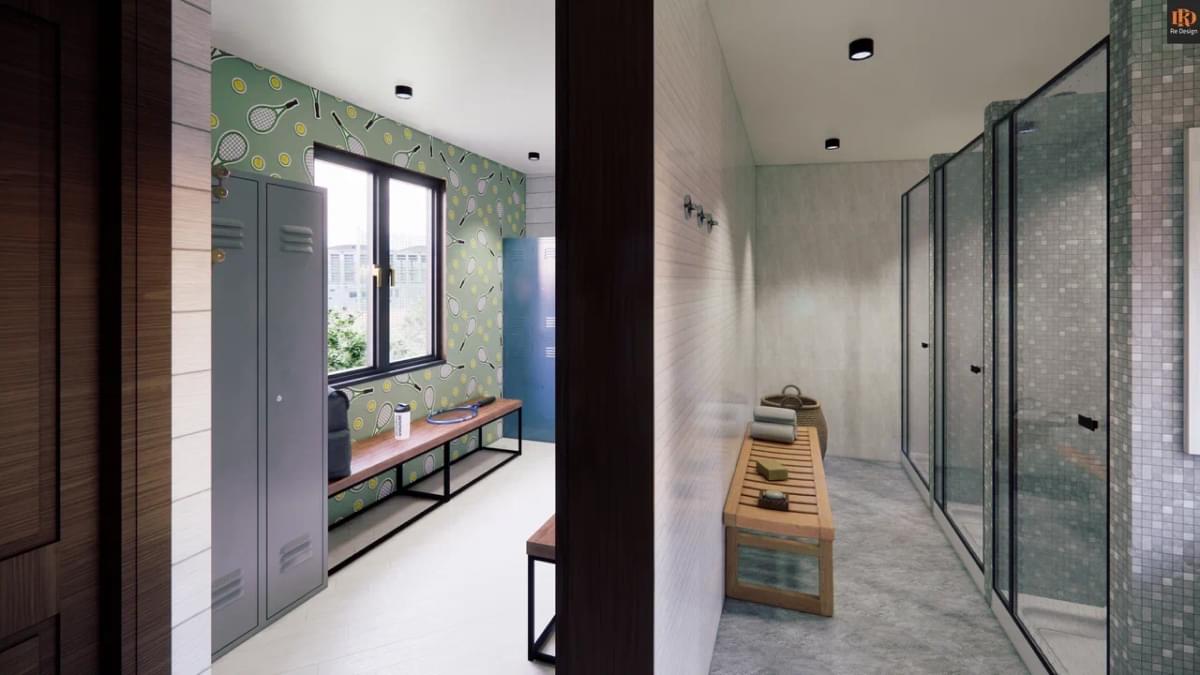

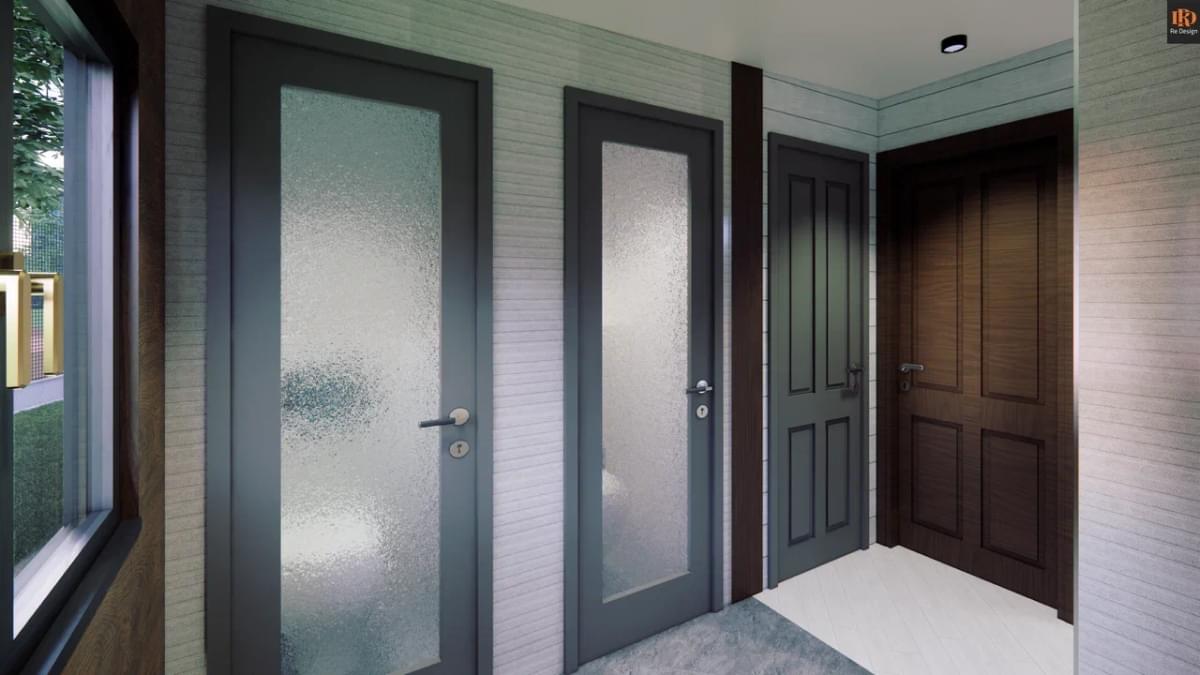

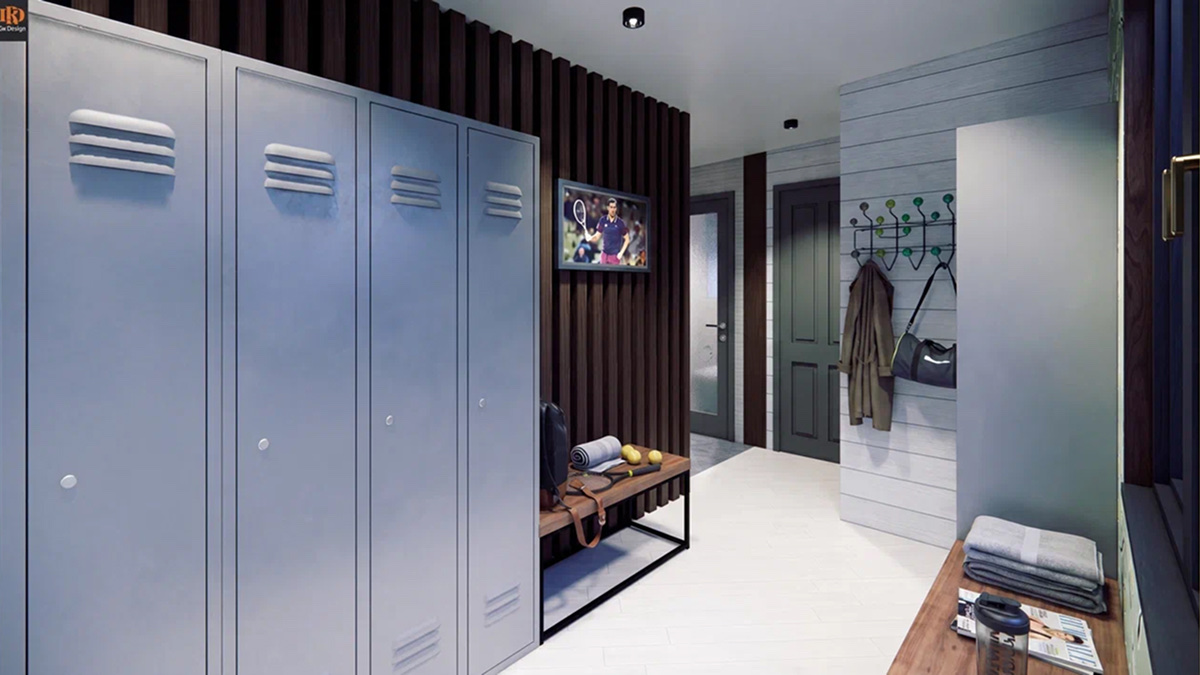

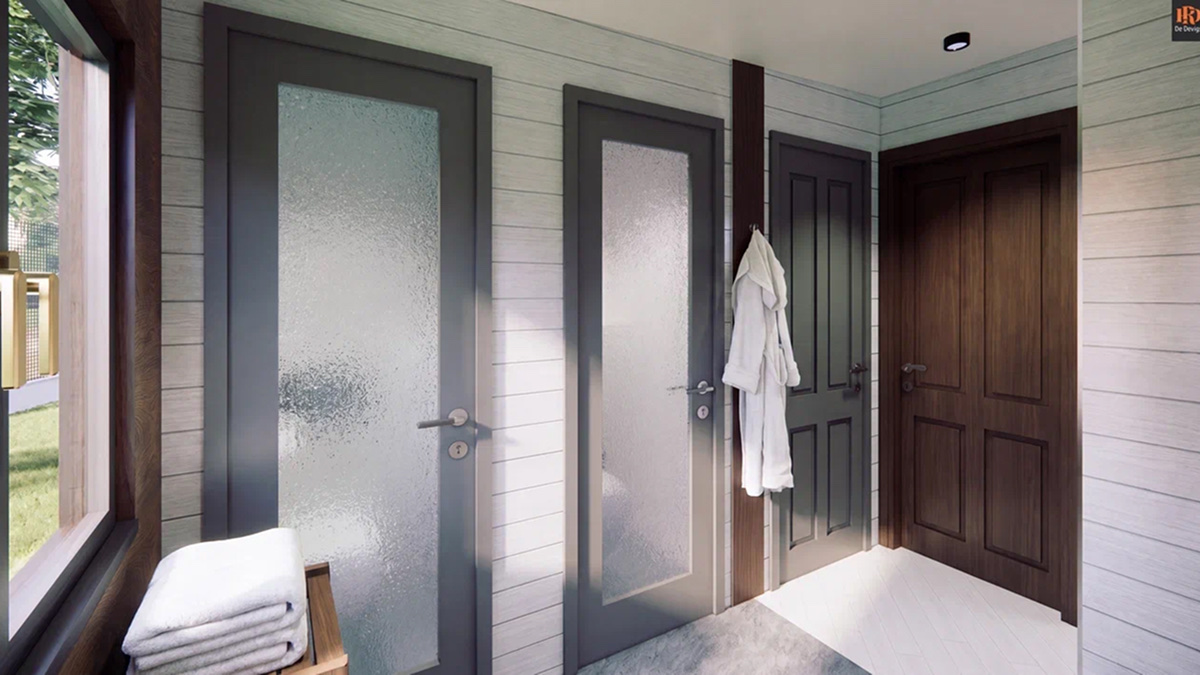

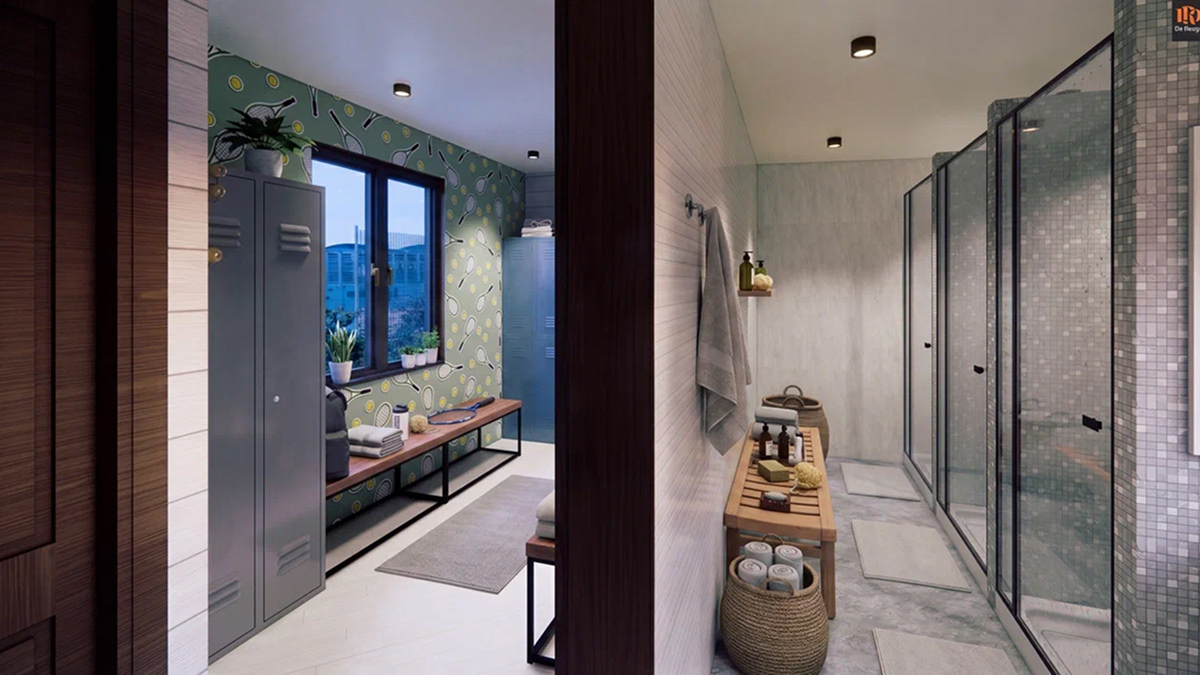

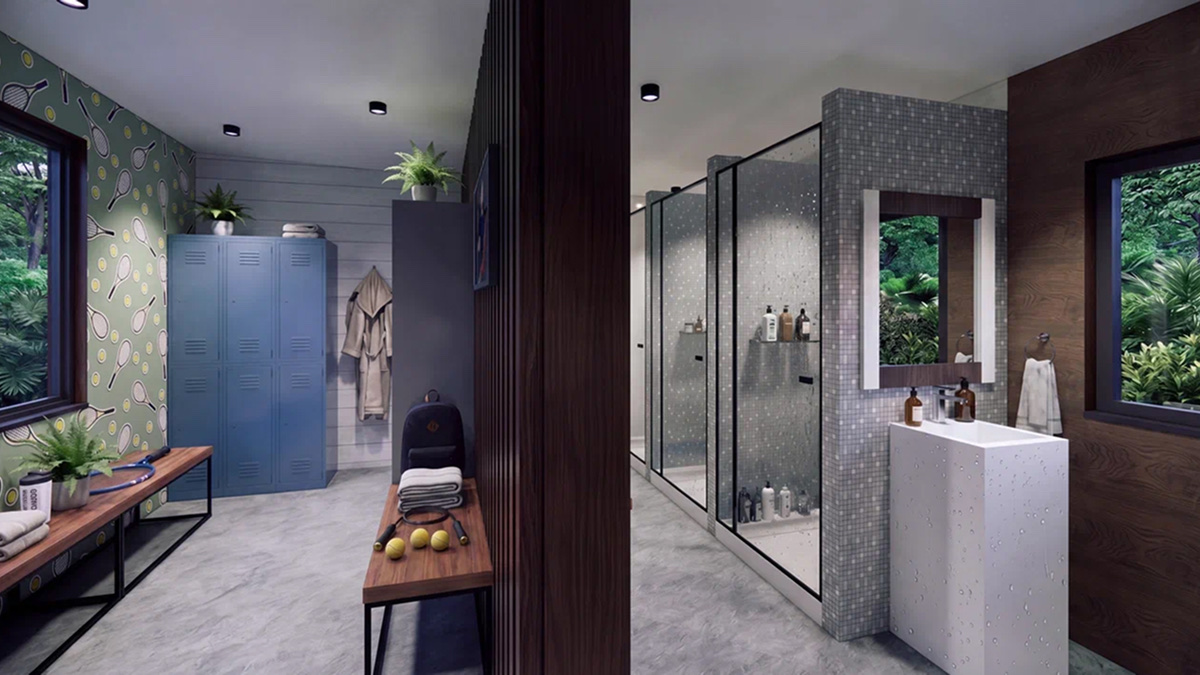

Несмотря на скромные площади, модули максимально функциональны и комфортны. Здесь умещается по три душевых бокса, два туалета, отдельная зона (со шкафчиками для игроков) и мини хоз. блок с компактным бойлером и гидроаккумулятором на 120 литров воды.
За счет свободного пространства под полом нет необходимости в дорогостоящих работах по землеустройству - подключение септика, монтаж и обслуживание сети водоснабжения (из полипропилена) значительно упрощается, а необходимого уклона для закладки трассы канализации вполне достаточно. Внутренний настил полов выполнен из комбинированных квацвиниловых плит*, что предотвращает гниение, промерзание и растрескивание.

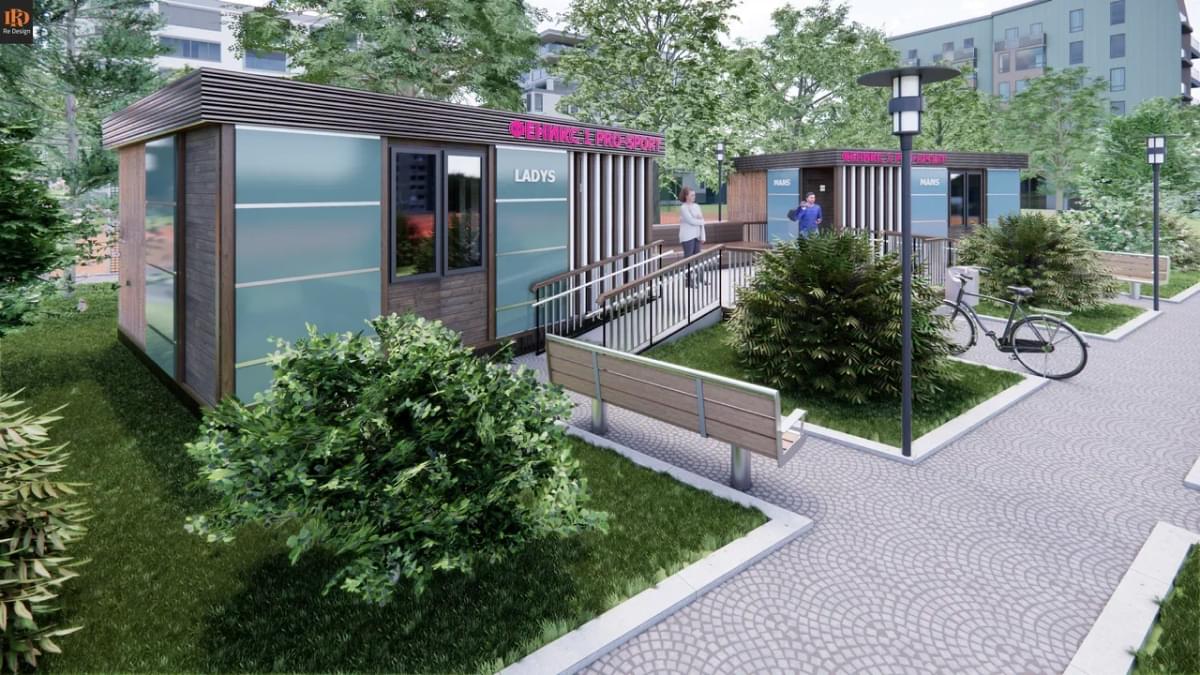

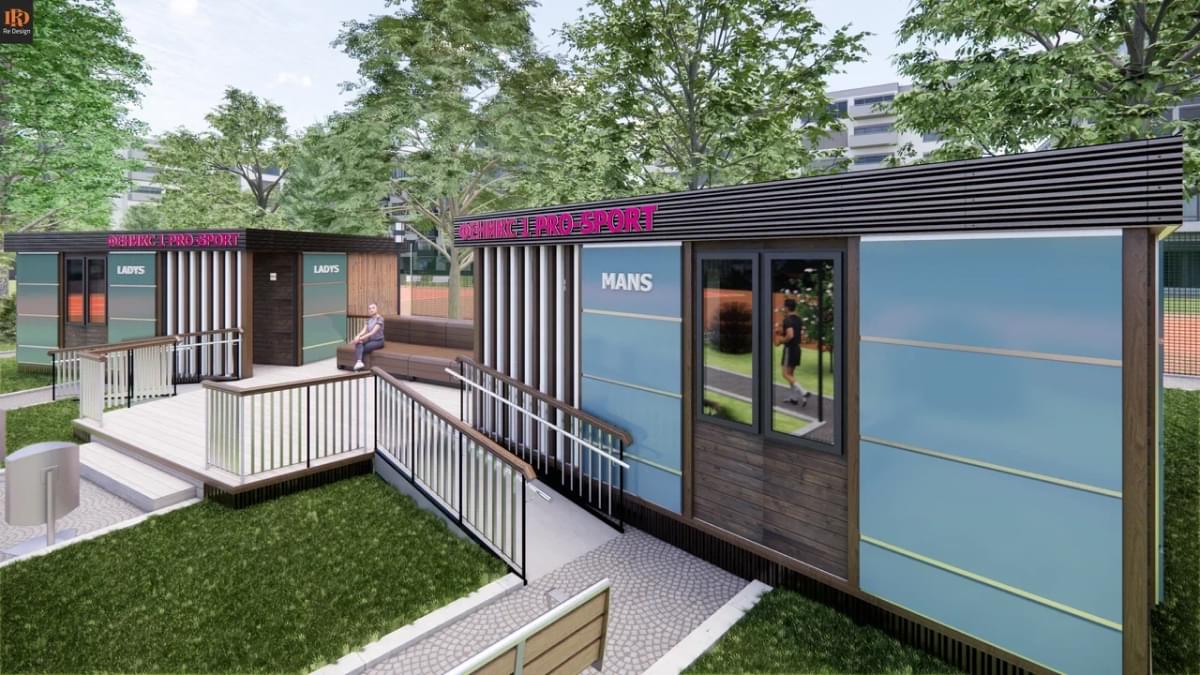

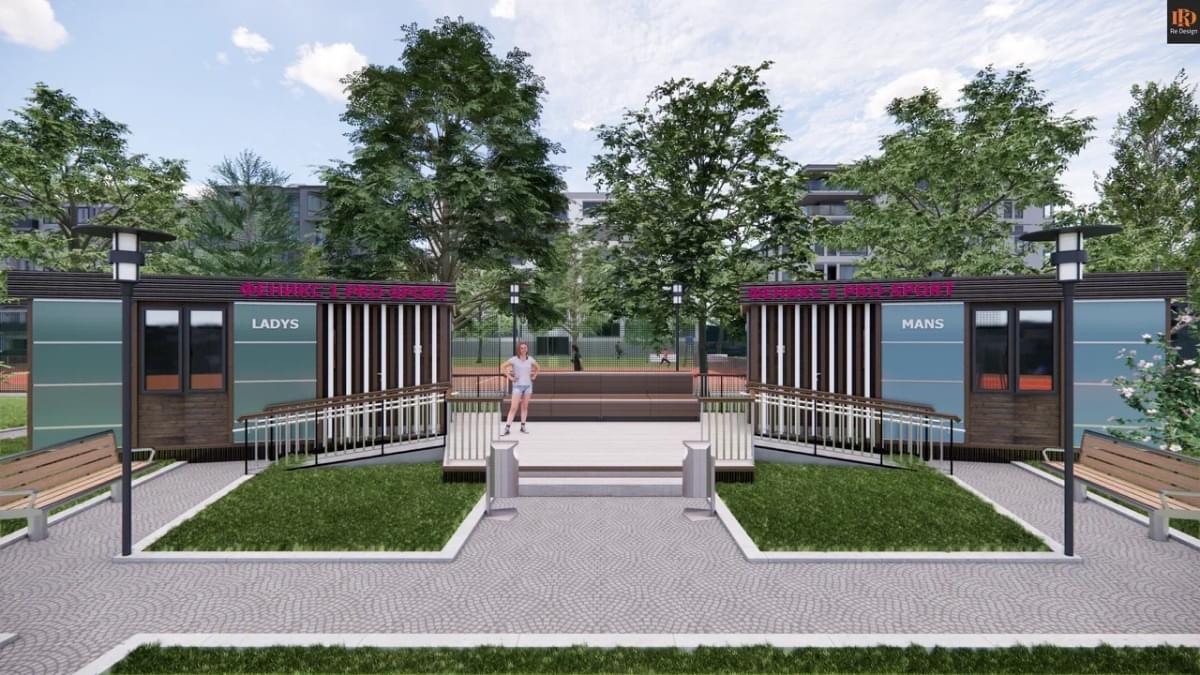

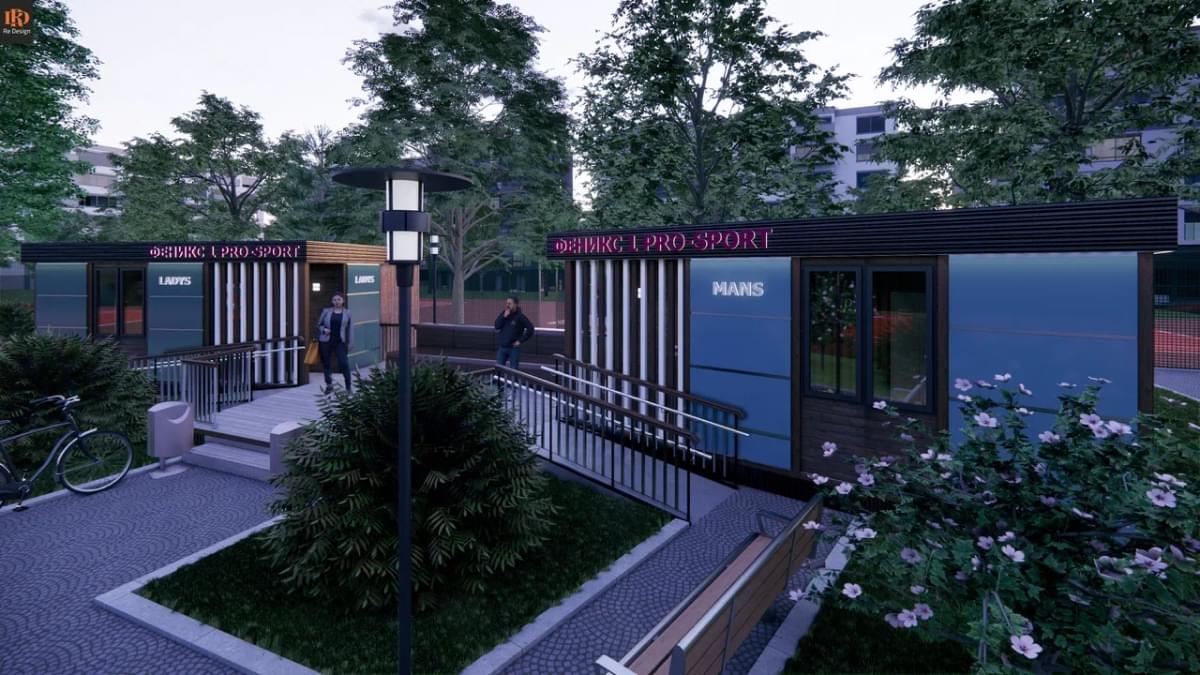

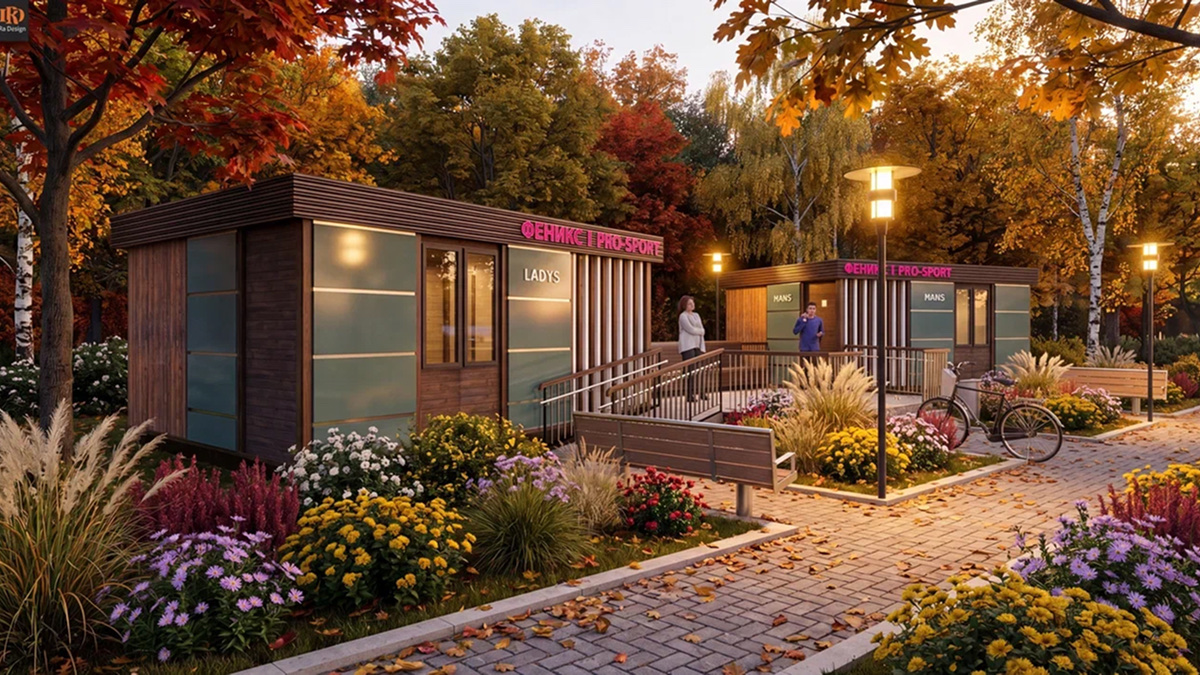

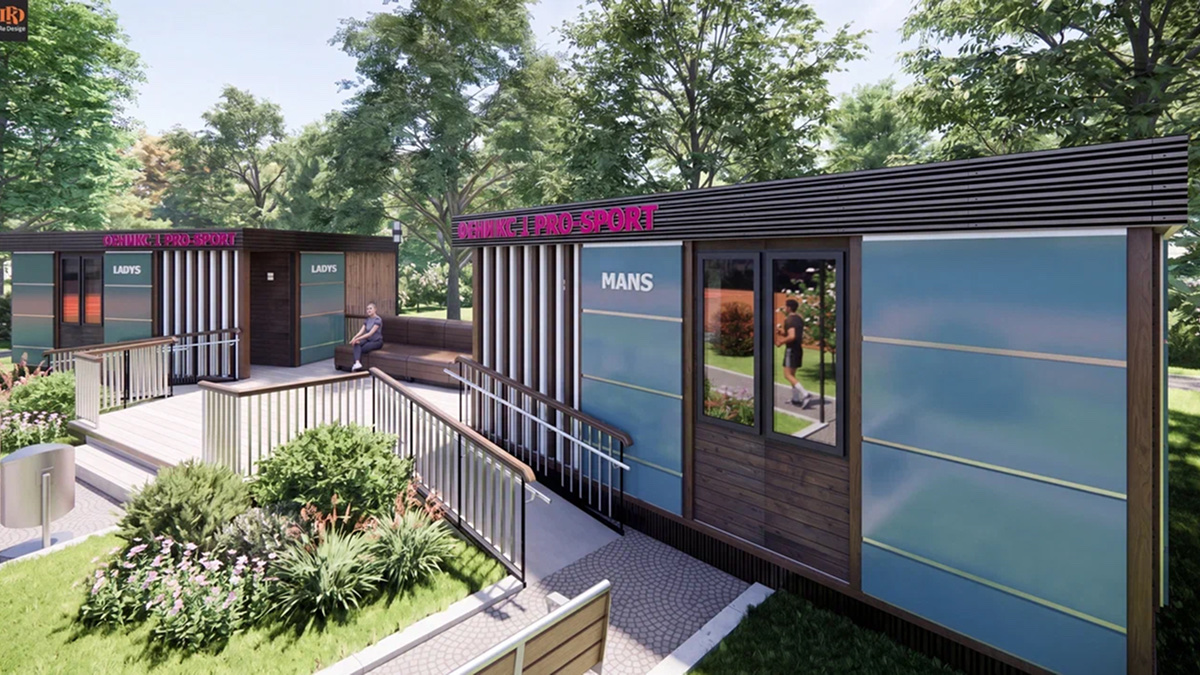

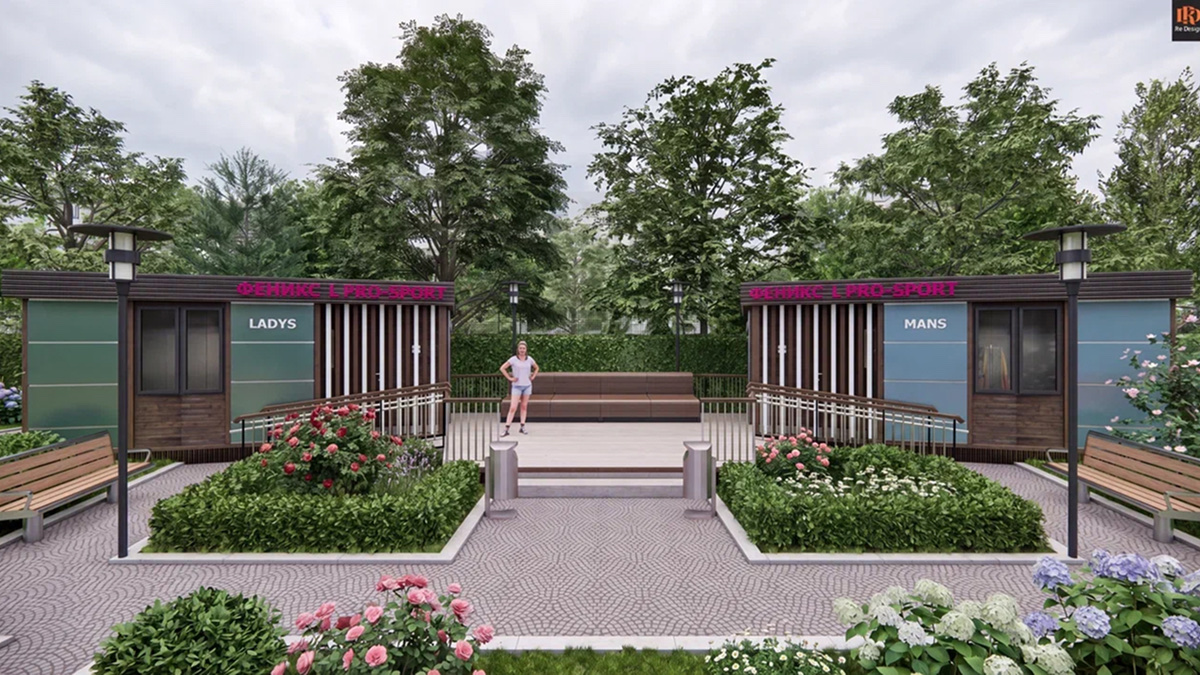

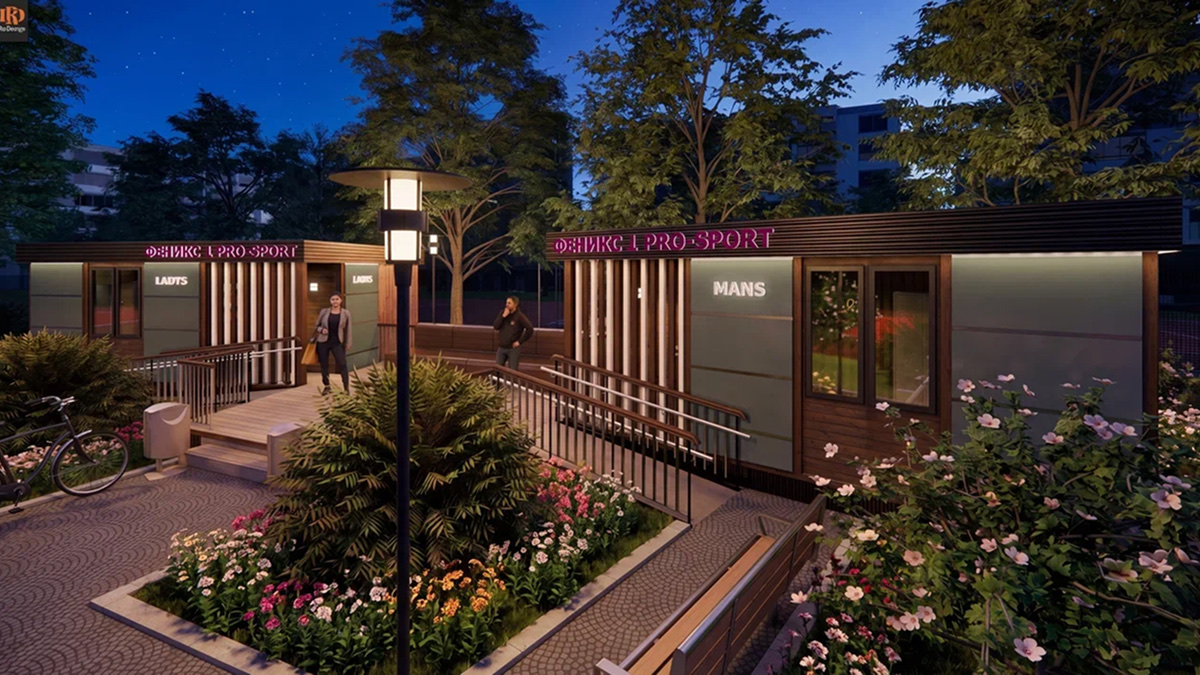

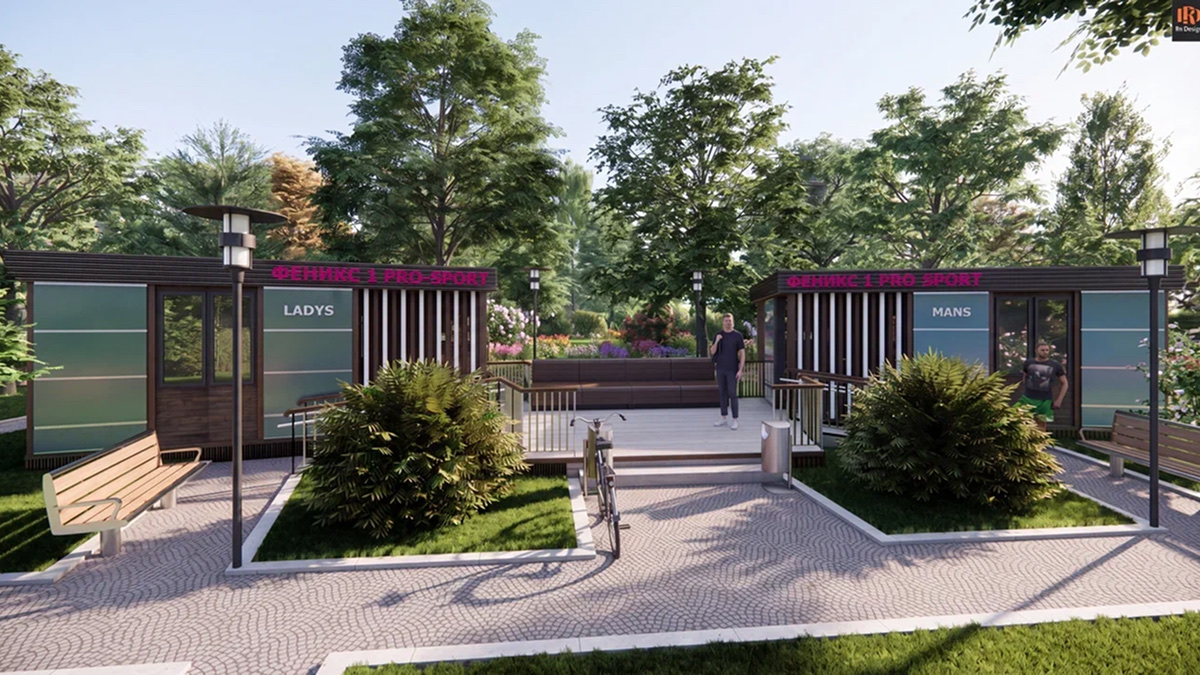

Новые раздевалки будут установлены параллельно центральной алее клуба и развернуты на 15 градусов друг к другу - в непосредственной близости от двух летних грунтовых кортов с обеих сторон. Для инвалидов мы предусмотрели удобные заезды (с двухсторонним поручнем).

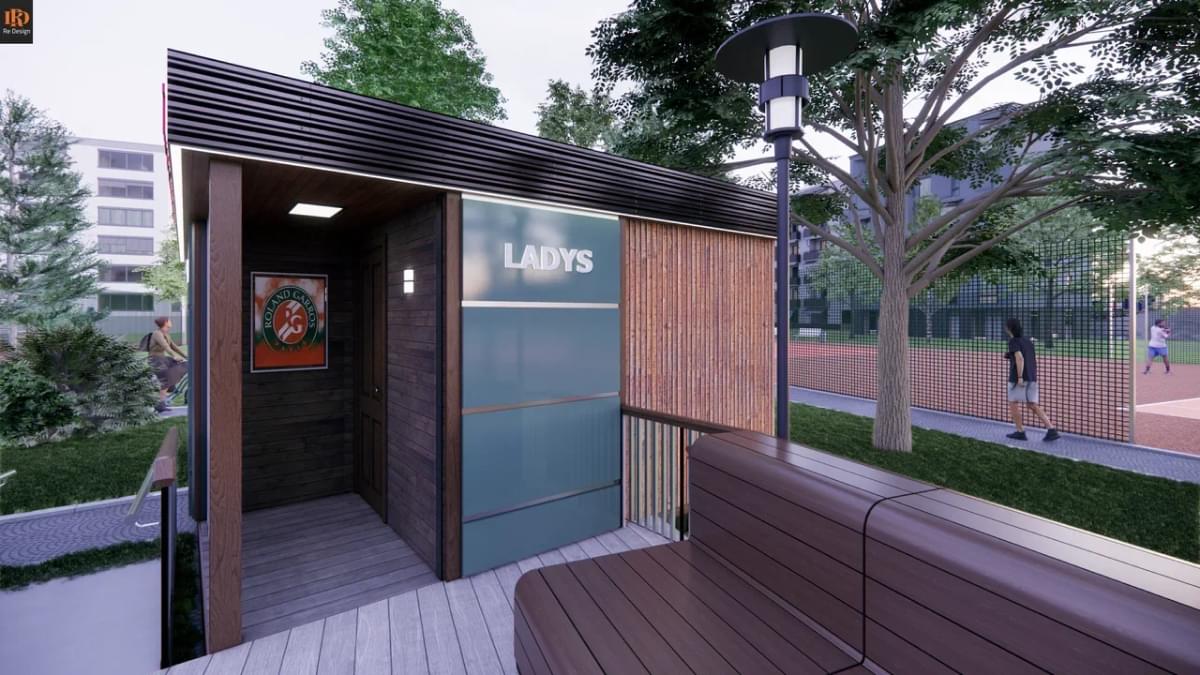

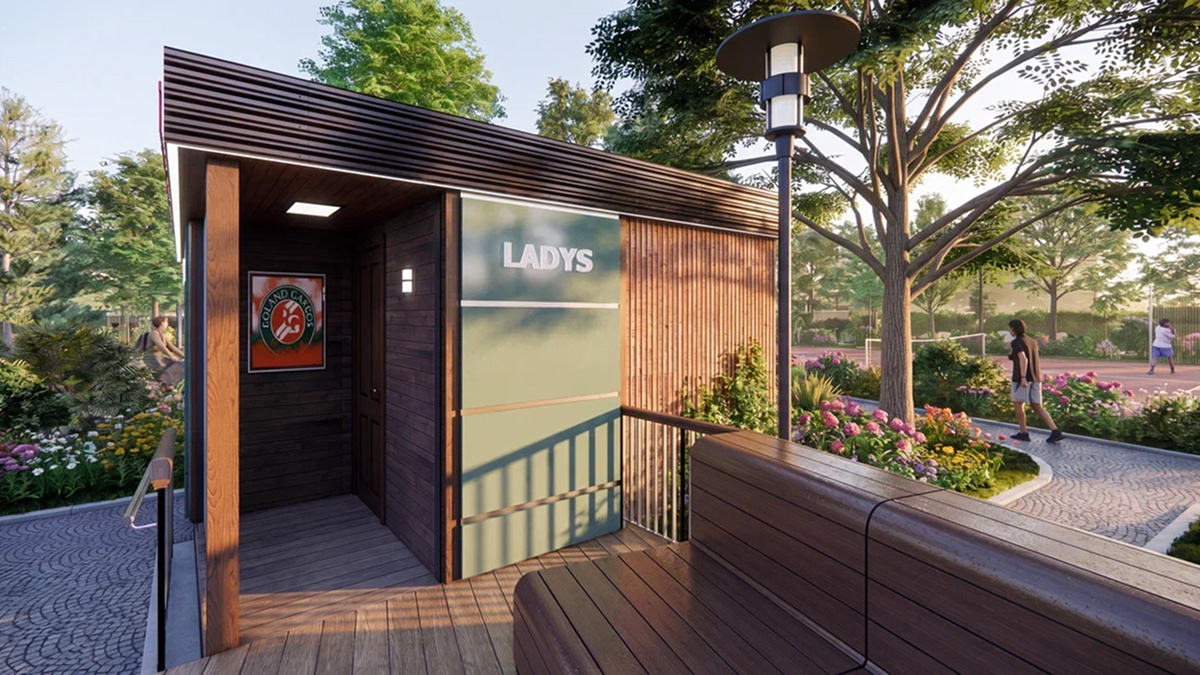

Под декорирование фасадов* мы использовали рельефные вставки из фиброцементных панелей широкого формата (кратные 120х30 и 120х60 см.) и сверхпопулярный отделочный материал - обрезную доску из обожженного дерева, поставляемую компанией Suntan Wood*, а основу (из вагонки) покрыли темной морилкой оттенка венге, сохраняя необходимые пропорции и симметричные сегменты. Цокольные панели и аттики крыши выполнены из коричневого профнастила 0,5 мм под дерево (Античный дуб) с герметичным металлическим отливом 70 мм. по периметру.
P.S. В случае необходимости комплекс может быть разобран, продан и перевезен на новую локацию.
Проект выполнен #yacutarchitect с применением BIM-моделирования.
